Phasensplitting

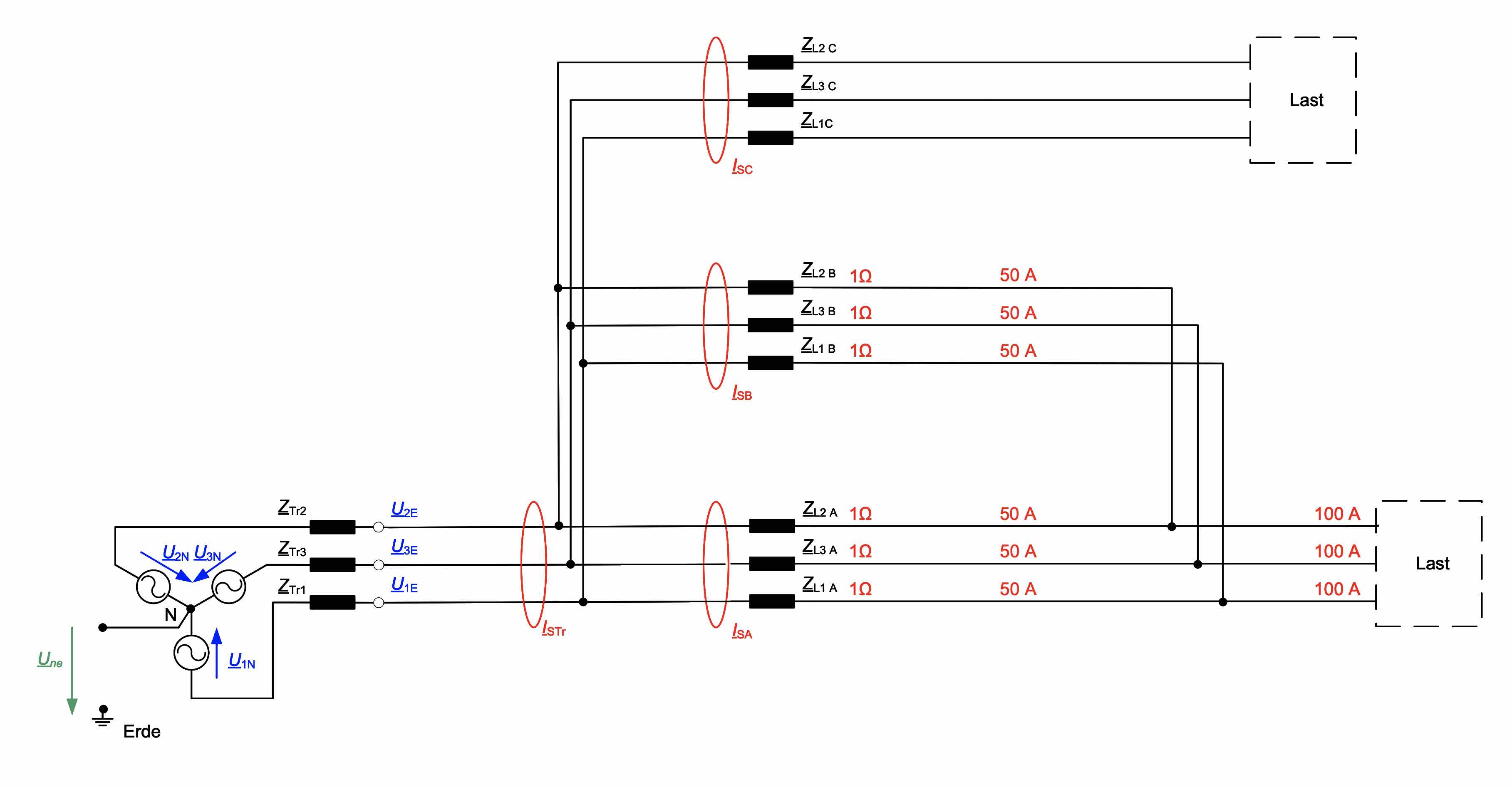

In der nachstehenden Anordnung sehen wir eine ringförmige Topologie. Die beiden Einspeisungen haben symmetrische Impedanzen (10 Ω / Phase) und die Last wird ebenfalls symmetrisch angesetzt (100 A / Phase).

Symmetrische Impedanzen
Symmetrische Impedanzen

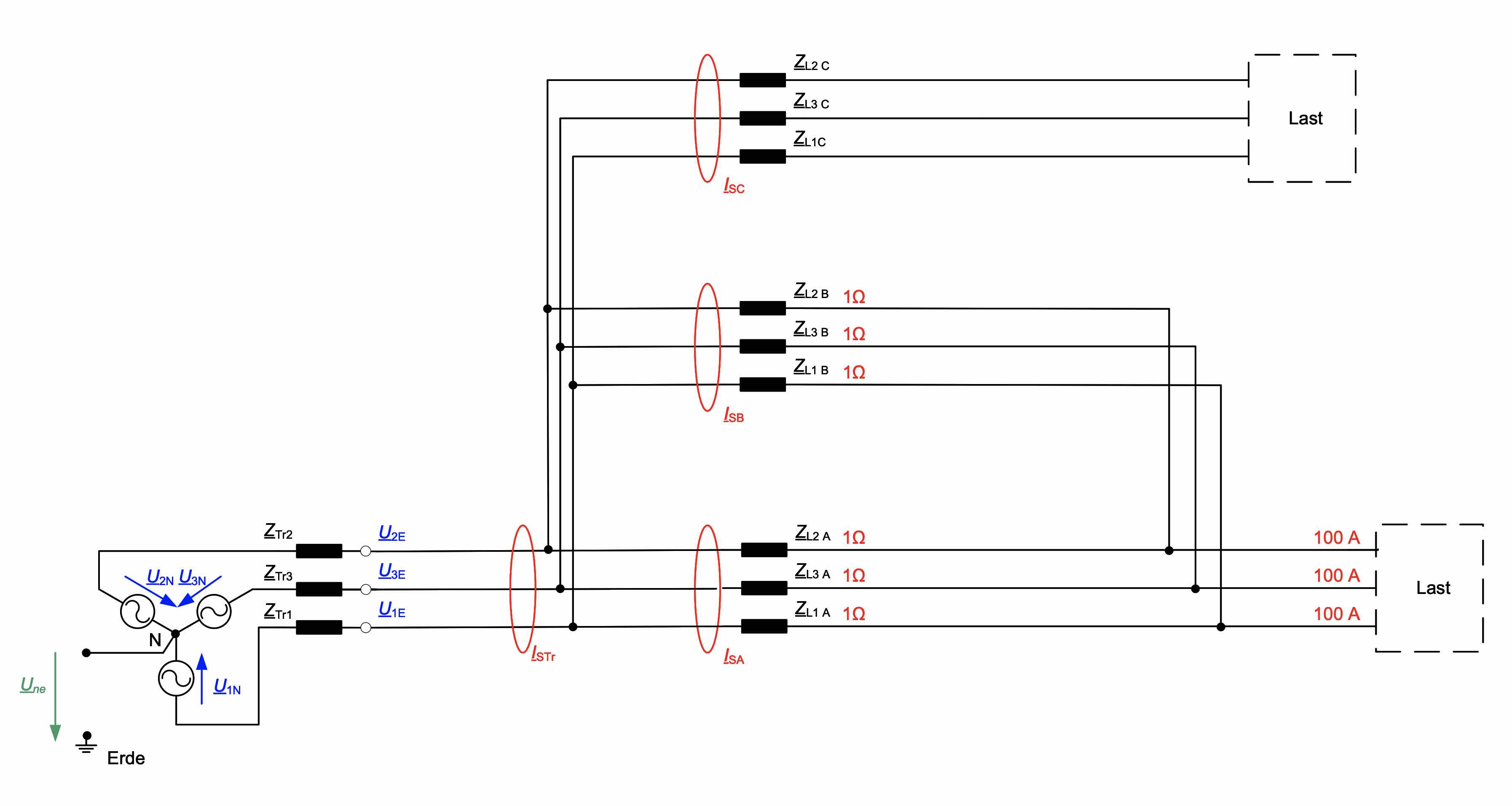

Daraus resultiert die symmetrische Stromverteilung:

Symmetrische Stromverteilung Erdschlussschutz
Symmetrische Stromverteilung

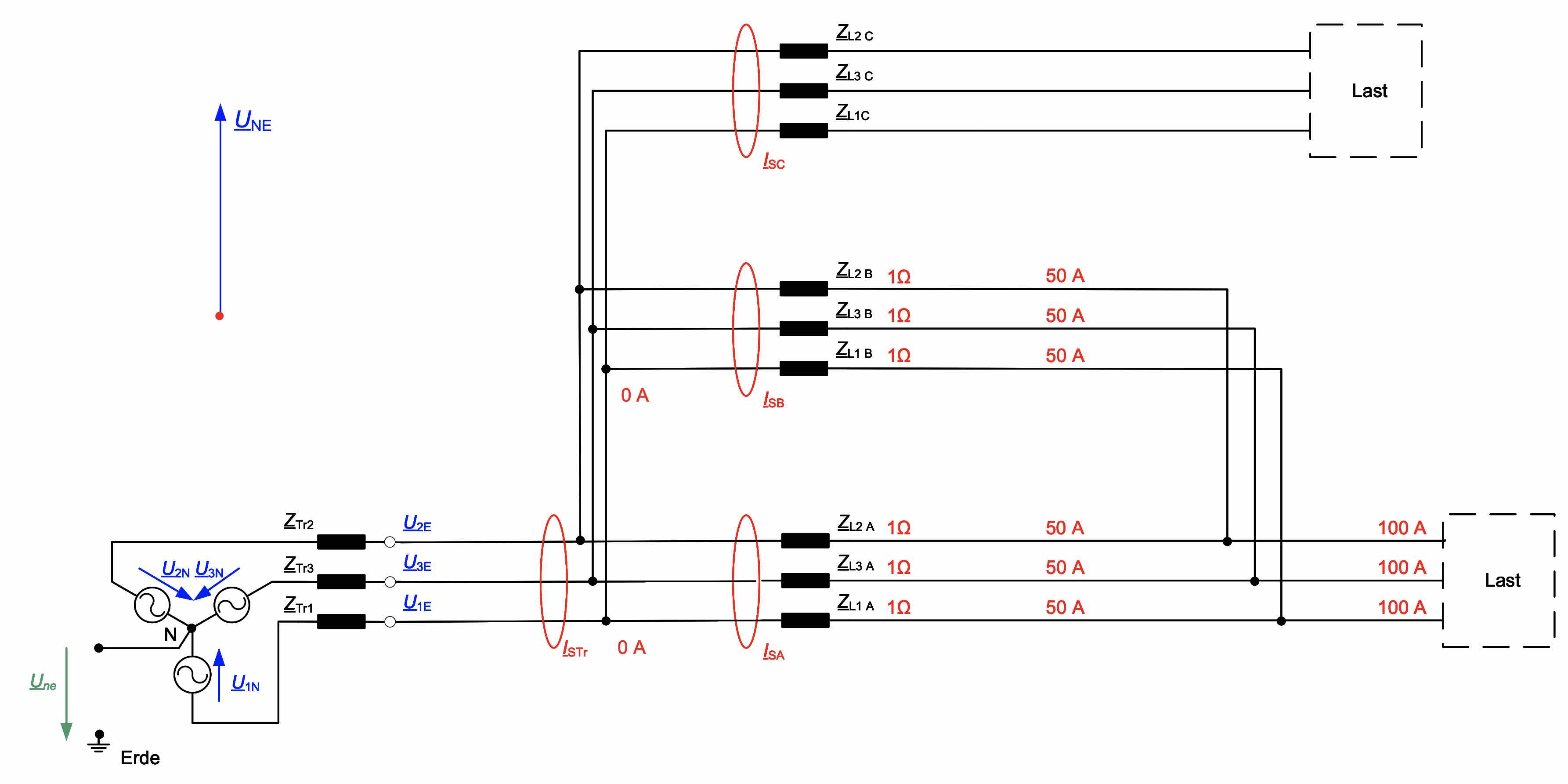

Der gemessene Summennullstrom in den beiden Einspeisungen ist dementsprechend jeweils 0 A.

Summennullströme = 0 A Erdschlussschutz
Summennullströme = 0 A

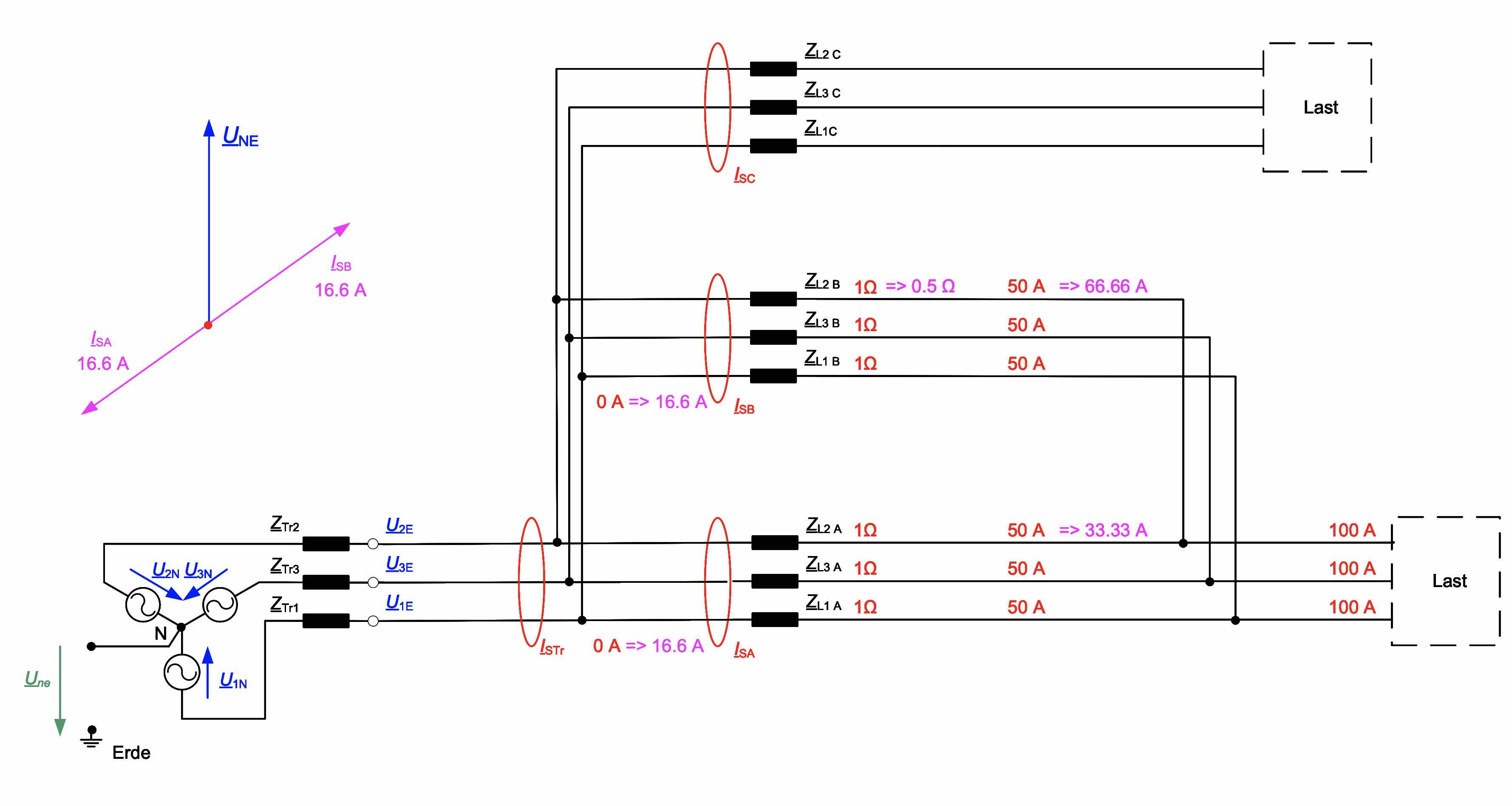

Wenn wir nun die Impedanz der Phase Z-L2B auf 0,5 Ω reduzieren, ergibt sich eine neue Stromverteilung und wir messen in jedem Abgang einen Summennullstrom von ca. 17 A, obwohl kein Erdfehler vorliegt.

Unsymmetrische Stromverteilung Erdschlussschutz
Unsymmetrische Stromverteilung

Die beiden Summennullströme haben den gleichen Betrag, aber die entgegengesetzte Richtung. Es fließt also ein Kreisstrom innerhalb des Nullsystems der beiden Abgänge. Der Kreisstrom in unserem Beispiel ist bereits sehr hoch, wenn man bedenkt, dass ein üblicher Ansprechwert eines Erdschlussrelais weit darunter liegen kann. Hier würde es also zu fehlerhaften Erdschlussmeldungen kommen.

Wir halten also fest: Unsymmetrische Kabelimpedanzen führen zu Kreisströmen, welche wiederum zur fehlerhaften Interpretation der Erdschlussrichtung führen. Hieraus erklärt sich auch die Einsatzgrenze des wattmetrischen Erdschlussschutzes. Dieser funktioniert in der Praxis nur zuverlässig, wenn er auf Netze mit Strahlencharakteristik begrenzt wird. Ringnetze werden mit dem wattmetrischen Verfahren nicht beherrscht.

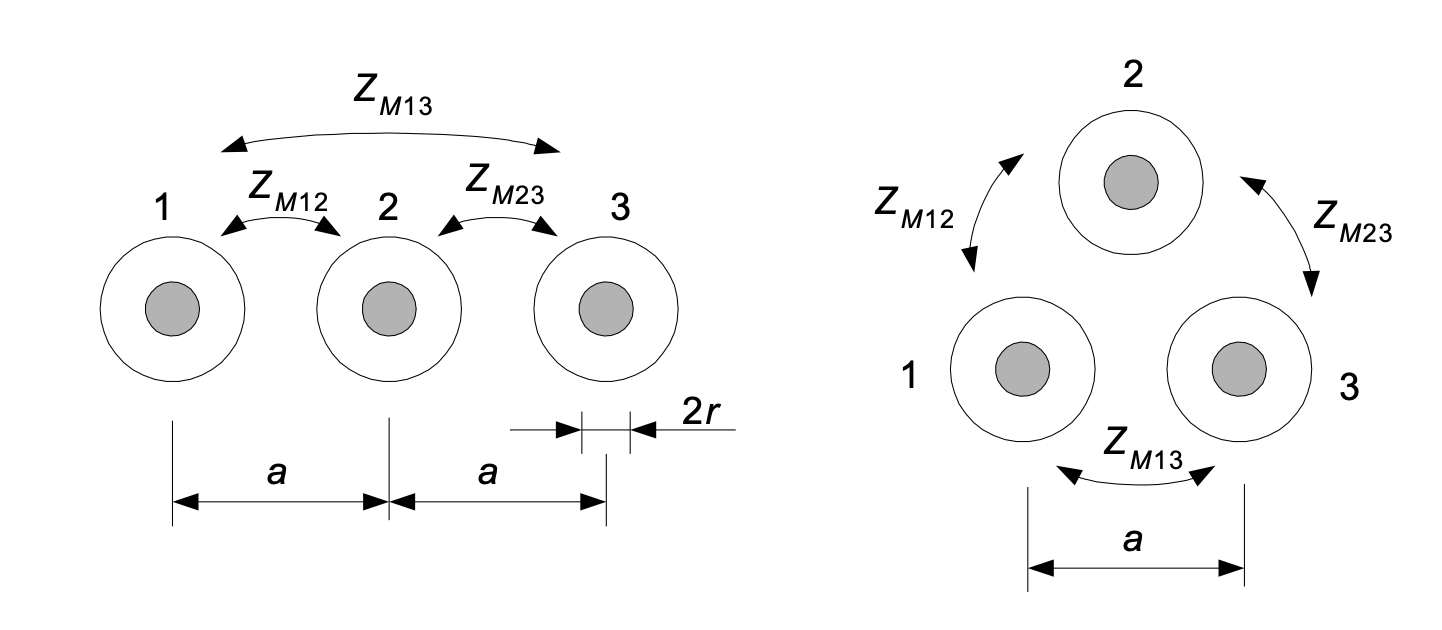

Kreisströme können bereits im gesunden Netz gemessen werden. Allein die unsymmetrische induktive Koppelimpedanz, aufgrund nichtgleichförmiger Verlegung (Vergleich Abbildung links und rechts) der dreiLeiter, führt zu diesem Phänomen. Die Verlegung im Dreierbündel ist deshalb empfohlen.

Induktive Kopplung Erdschlussschutz
Induktive Kopplung

Zudem können diePhasen auch ungleich belastet sein, je nach Tageszeit sind hier unterschiedliche Unsymmetrien zu erwarten.
