Neues Siemens Schutzrelais 7SR45 Argus!

Youtube
S

iemens hat vor kurzem den Start des neuen digitalen Schutzrelais 7SR45 Argus bekannt gegeben. Das digitale Schutzrelais 7SR45 wurde als Nachfolger des weit verbreiteten 7SJ45 entwickelt und wird Teil der 7SR Argus-Familie. Das wandlerversorgte Überstrom- und Erdfehlerrelais benötigt keine Hilfsspannungsversorgung und ist ist in zwei verschiedenen Varianten abhängig von der Stromwandlerkonfigurationen verfügbar (1 A oder 5 A).

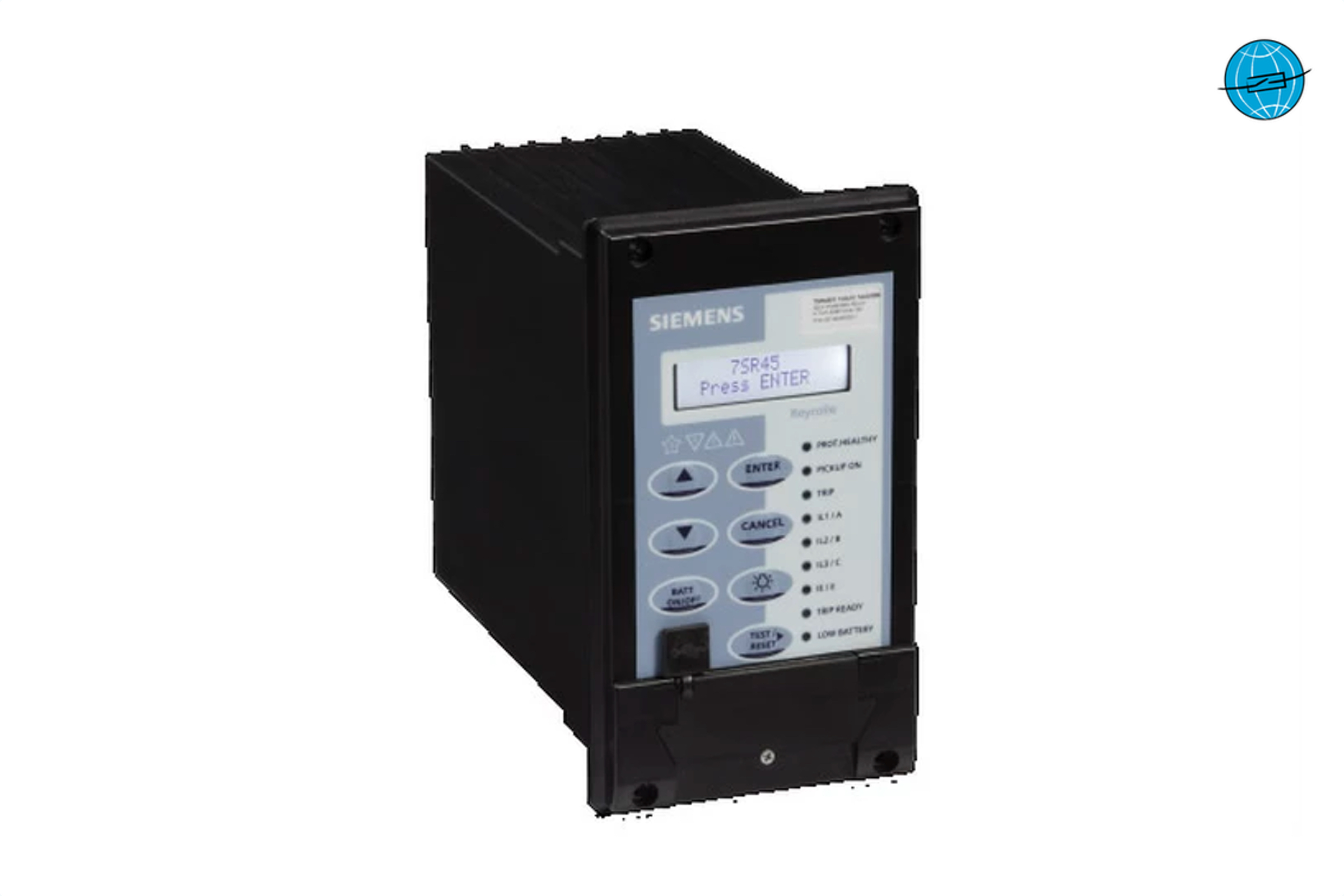

Siemens ARGUS 7SR Schutzrelais

Das neue Gerät ist in erster Linie für Schaltanlagen gedacht und hat sowohl abhängige als auch unabhängige Kennlinien im Programm. Es ermöglicht eine hohe Empfindlichkeit mit einer Mindesteinstellung von 0,2 x In für den Phasenüberstromzeitschutz. Das kompakte Einbaugehäuse ist mit frontseitigen Navigationstasten, LCD Display und einer frontseitigen USB Schnittstelle ausgestattet. Konfigurations- und Parameteränderungen können entweder über die Fronttasten oder über die kostenlose Reydisp Evolution PC Software vorgenommen werden. Hier zu den Fakten:

Funktionen

Schutzfunktionen

  • Unabhängiger Überstromzeitschutz Phase (50)
  • Unabhängiger Überstromzeitschutz Erde (berechnet) (50N)
  • Unabhängiger Überstromzeitschutz Erde (gemessen) (50G)
  • Abhängiger Überstromzeitschutz Phase (51)
  • Abhängiger Überstromzeitschutz Erde (berechnet) (51N)
  • Abhängiger Überstromzeitschutz Erde (gemessen) (51G)
  • Schnellauslösung bei Zuschaltung auf Fehler (SOTF)
  • Einschaltstromstabilisierung

Hauptfunktionen

  • Wandlerstromversorgt
  • 10 Störfallprotokolle
  • Ereignisliste (bis zu 100 Ereignisse)
  • Passwortschutz
  • Selbstüberwachung
  • Überstromzeitschutzfunktionen
  • Geräteeinstellung mit Reydisp Evolution PC Software
  • Hohe Empfindlichkeit (Auslösung ab 20% Nennstrom möglich)

Hardware

  • 4 Stromwandler mit 1 A- oder 5 A-Eingängen
  • 2 Binäreingänge
  • 2 Binärausgänge (gespeichert, 1 Wechsler und 1 Schließer)
  • 1 Impulsausgang

Benutzeroberfläche

  • 2-zeiliges LCD Display mit 16 Zeichen, hintergrundbeleuchtet
  • Navigationstasten
  • 9 benutzerfreundlich vorbelegte LEDs

Erfahrungen aus der Praxis liegen uns für diese Gerät zum Zeitpunkt noch nicht vor. Wir sind gespannt!
